微流控芯片制备：等离子清洗机键合与高速成像技术

2025/8/22

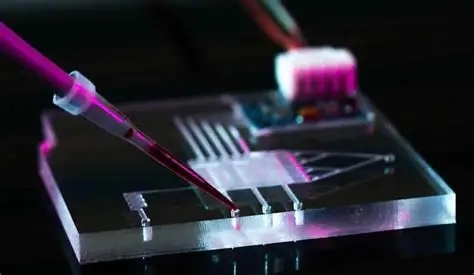

微流控芯片技术是一种被称为“芯片实验室”的微小装置，能在微米级通道中精确操控微量流体，实现化学和生物领域的多种操作，因其样品消耗少、反应速度快、集成度高等优势，已成为生物医学诊断、环境污染物快速检测、新药研发等领域的核心技术之一。在生物医学、环境监测等领域展现出巨大潜力。

而在其研究与应用中，等离子清洗技术与高速成像系统两个看似不相干的设备，却意外联动。利用等离子体完成对芯片表面处理、简单加工完成产品后，高速相机随即捕捉流体在微通道中的瞬息变化，二者协同工作，共同揭开了微观世界的神秘面纱。

一、等离子清洗机：建立键合基础

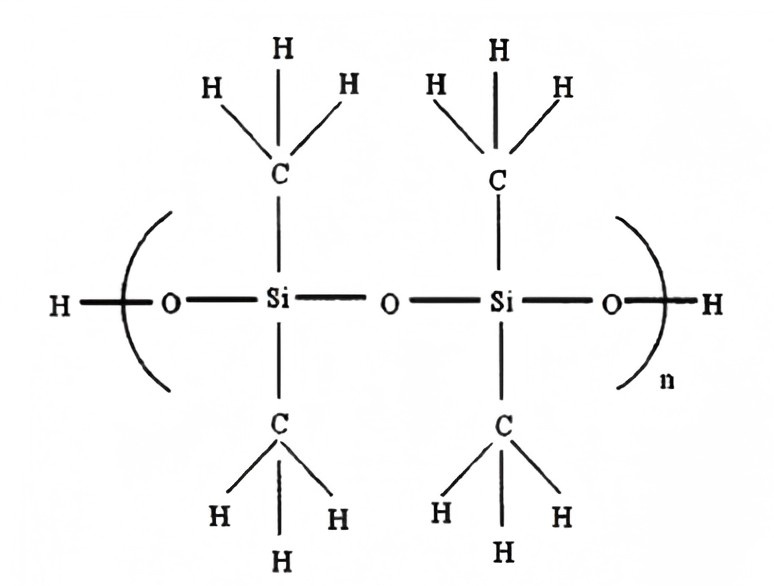

微流控芯片的核心在于精密结构的稳定性，而材料处理是关键。以常用的聚二甲基硅氧烷（PDMS）为例，它的低表面能与疏水性，使其在与其他材料进行键合时面临挑战，键合强度与稳定性往往难以满足实际应用需求。而等离子清洗技术的出现，为解决PDMS键合难题提供了高效且可靠的方案。

等离子清洗机也叫等离子清洁机，或者等离子表面处理仪，它通过在真空环境中电离气体产生等离子体，高活性的离子和自由基与PDMS表面发生反应：①等离子体可有效去除PDMS表面污染，为后续表面改性打下良好基础；②通过等离子处理在PDMS表面引入亲水基团（如-OH等），这种表面改性后的PDMS可以与玻璃、硅片等其他材料实现键合。例如CIF射频频率13.56 MHz的等离子清洗机，在PDMS键合领域得到了成功应用。

二、高速相机：捕捉微观流动

利用等离子清洗机处理芯片简单加工完成产品后，其通道中的快速过程则需要高速相机来“捕捉”。液滴在微流控芯片通道中的高速分裂、合并以及与通道壁面相互作用的瞬态过程，往往发生在毫秒甚至微秒级，传统设备难以追踪，而高速相机凭借高帧率和高分辨率，成为观察这些过程的“显微利器”。

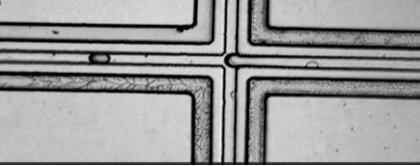

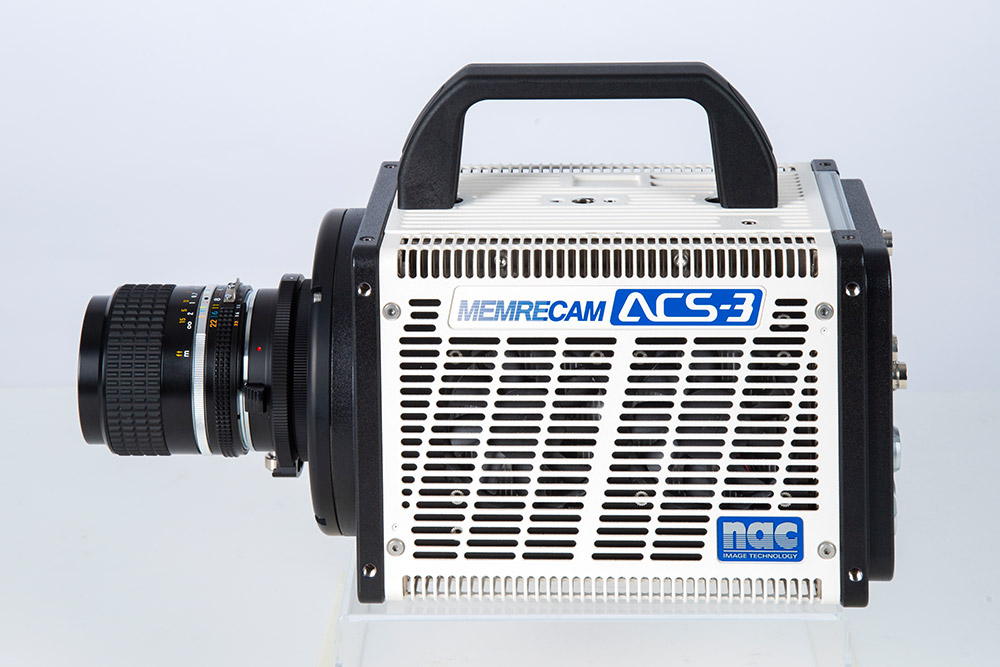

高速摄像机通过超短曝光（<1/1000秒）或高帧率（>250帧/秒）捕捉运动图像，用于记录肉眼无法观测的高速运动轨迹，并支持慢动作回放。它能清晰捕捉液滴在微通道内的分裂、撞击及反弹过程，为科研分析提供关键数据。以日本NAC超高速摄像机为例，其全画幅分辨率达1280×896，此时拍摄频率高达50,000帧/秒，配套软件可同步计算液滴速度、尺寸等参数，指导工艺优化，充分满足微流控研究需求。

三、总结

等离子清洗与高速成像的联动，推动微流控芯片向高精度与高可靠性跃进。

等离子清洗机通过材料表面改性，确保微流控芯片“可制造”；高速相机则通过捕捉液滴动态过程，实现芯片性能“可分析”。两者协同作用，不仅优化实验工艺，推动微流控芯片从实验室走向产业化，更让微流控芯片在精准医疗、环境监测等领域的应用看得更清、走得更稳。
