HCP大电流台式脉冲源表具备直流和脉冲输出能力，最大脉冲输出电流100A，最大输出电压 100V，最大直流功率300W，最大脉冲功率5000W，支持四象限工作，输出及测量精度均可达0.1%，可广泛应用于功率MOS测试、肖特基二极管测试、整流桥堆测试以及太阳能电池模组测试等。
产品详情
技术参数
行业应用

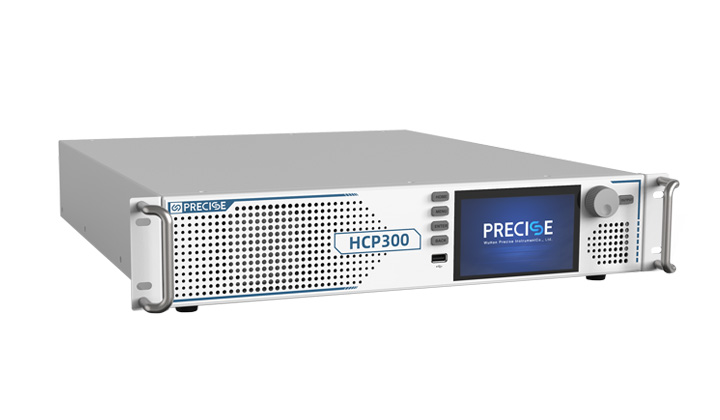

HCP系列大电流台式脉冲源表
产品型号：HCP100/200/300
设备特点：
- 直流、脉冲工作模式
- 最大电压100V
- 直流最大30A，脉冲最大100A
- 最小电流分辨率10pA
- 源测精度0.1%
- 最大直流功率300 W，脉冲功率5000W
- 最小脉宽200 μs
- 四象限工作区间
- 支持二线、四线制测试模式
- 输入/输出IO，最大电压5V，支持外部触发，触发极性可配置
- RS-232，GPIB，以太网
1、四象限源/阱模式
四象限工作模式，作为电压源和或电流源，并同步测量电流和或电压。第一、三象限即电压电流同向，源表对其它设备供电，称为源模式；第二、四象限即电压电流反向，其它设备对源表放电，源表被动吸收流入的电流，且可为电流提供返回路径，称为阱模式。还可以限定电压或电流输出大小，预防器件损坏。
2.直流和脉冲输出，100V/100A宽量程测试
可输出或吸入电压高达 ±100V 、电流30A（直流）/100A（脉冲），最大直流功率300W，最大脉冲功率5000W。
3.多功能一体，高灵活性
HCP系列高精密SMU组合了恒压源、恒流源、伏特计、安培计、欧姆表、精密电子负载、脉冲发生器等功能，可进行自动电流-电压（I-V）特性分析。
4.高速脉冲输出和测量
HCP系列最小可编程脉冲宽度80μs ，脉冲可编程分辨率1μs，脉冲编程精度±5μs，可将测试期间的自热效应影响降至最低，具有更高的控制灵活性。单台仪器可出输出高达100A脉冲电流，可多台并联。
5.可视化操作，标准化测试
既可作为台式 I-V 特性分析工具，又可作为多通道 I-V 测试系统的组成部分。I/O接口及触发，最大电压5V，支持外部触发，触发极性可配置；利用USB 存储装置实现更大的数据和程序存储空间。配置PssSMUTools专用上位机软件，无需编程即可快速、简单的执行测试。
|
型号 |
最大电压源/量程 |
最大电流源/量程 |
测量分辨率 （电压/电流） |
精度 |
通信接口 |
|
HCP100 |
50V |
30A |
300W |
0.1% |
RS-232/GPIB/以太网 |
|
HCP200 |
50V |
50A |
300W |
0.1% |
RS-232/GPIB/以太网 |
|
HCP300 |
100V |
100A |
300W |
0.1% |
RS-232/GPIB/以太网 |
l 纳米材料特性测试--石墨烯、纳米线
l 分立半导体器件特性测试--电阻、二极管、发光二极管、齐纳二极管、PIN二极管、BJT三极管、MOSFET、SIC等
l 太阳能电池模组相关
l 能量与效率特性测试--LED/AMOLED、太阳能电池、电池、DC-DC转换器
l 传感器特性测试--电阻率、霍尔效应
l 有机材料特性测试--电子墨水、印刷电子技术
