S系列源表是一款高精度、大动态范围、数字触摸的国产化的源表，集电压、电流的输入输出及测量等多种功能。最大输出电压300 V，最小测试电流分辨率10 pA，支持四象限工作，因此广泛应用于各种电气特性测试。
产品详情
技术参数
行业应用

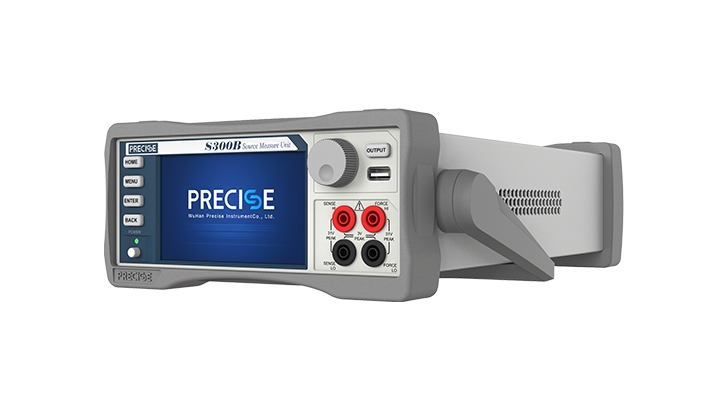

S系列高精度台式直流源表
产品型号：S100/200/300/100B/200B/300B
一、设备特点
- 5寸触摸显示屏，全图形化操作
- 范围广，高至300 V低至10 pA
- 内置功能软件，加速测试
- 准确度为0.03%
- 四象限工作（源和阱）
- 丰富的扫描模式
- 支持USB存储，一键导出报告
- 多种通信接口，RS-232/GPIB/LAN
二、为什么选择S系列数字源表?
|性能强大：作为电压源和或电流源，并同步测量电流和或电压，支持四象限工作。可以限定电压或电流输出大小，预防器件损坏。覆盖-10pA～3A的电流范围-300mV～300V的电压范围，测量精度可达0.03%。
|灵活多样：支持两线制和四线制测量，更准确的低内阻量测；集成线性阶梯扫描、对数阶梯扫描、自定义扫描等模式;专业l-V特性及半导体参数测试软件。
|易学实用：简化了如I-V和l-t/V-t曲线等各种应用的测量准备工作。电容式触摸屏图形用户界面（GUI），提供图形化和数字化两种测量结果显示模式，便于使用和查看。

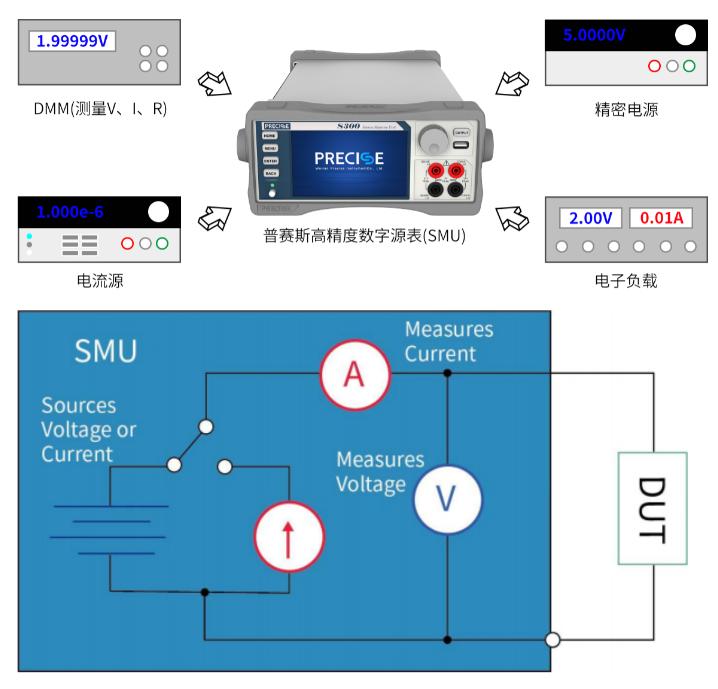

1.多合一高精密SMU，简化测量
传统的半导体I-V特性测量方案通常是复杂且成本昂贵的，需要多种仪器配合完成测试，对不同仪器进行编程、同步、连接、测量和分析，既复杂又耗时，还需占用大量测试台空间。
S系列数字源表可作为独立的恒压源或恒流源、伏特计、安培计和欧姆表，还可用作精密电子负载，其高性能架构允许其使用作为波形发生器、以及自动电流-电压（I-V）表征系统。缩短测试系统的开发、建立和维护的时间，同时节省测试架或测试台的宝贵“空间”，降低购买测试系统的整体成本。
2.四象限工作，可以作为源或负载
电源象限是指以电源输出电压为X轴、输出电流为Y轴形成的象限图。第一、三象限即电压电流同向，源表对其它设备供电，称为源模式；第二、四象限即电压电流反向，其它设备对源表放电，源表被动吸收流入的电流，且可为电流提供返回路径，称为阱模式。
与传统矩阵电源不同，S系列源表在同等功率下，客户可根据实际需求，选择大电压小电流或小电压大电流输出。选择的量程不同，S系列源表的源/阱极限也有区别。
源限度-电压源：±10V（≤3A量程），±30V （≤1A量程），±300V（≤100mA量程）
源限度-电流源：±3.15A（≤10V量程），±1.05A（≤30V量程），±105mA（≤300V量程）
3.轻松满足常用的测量需求
触摸屏幕上的任意图标，就会出现图像化设置屏幕。在测量前按照向导逐一设置，操作更直观。
·提供的应用程序
-序列扫描
-自定义序列
-数据记录仪：持续输出恒压源测试模式；持续输出恒流源测试模式
-APD管
-晶体管：MOSFET管测试；三极管测试
-LIV：PIN管扫描测试
-Gummer：双台源表使用同样参数进行扫描
*二极管完整l-V特性曲线
|
型号 |
最大电压源/量程 |
最大电流源/量程 |
最大功率 |
精度 |
通信接口 |
|
S100 |
30V |
1A |
30W |
±0.1% |
RS-232/GPIB/LAN |
|
S200 |
100V |
1A |
30W |
±0.1% |
RS-232/GPIB/LAN |
|
S300 |
300V |
1A |
30W |
±0.1% |
RS-232/GPIB/LAN |
|
S100B |
30V |
3A |
30W |
±0.03%/ ±0.1% |
RS-232/GPIB/LAN |
|
S200B |
100V |
3A |
30W |
±0.03%/ ±0.1% |
RS-232/GPIB/LAN |
|
S300B |
300V |
3A |
30W |
±0.03% /±0.1% |
RS-232/GPIB/LAN |
半导体IC/元器件/功率器件/传感器/有机材料与纳米材料等特性测试和分析
