P系列脉冲源表是在直流源表上的基础上新打造的一款高精度、大动态、数字触摸源表，汇集电压、电流输入输出及测量等多种功能。最大输出电压达300V，最大脉冲输出电流达30A，支持四象限工作，因此能广泛的应用于各种电气特性测试中。P系列源表适用于各行各业使用者，特别适合现代半导体、纳米器件和材料、有机半导体、印刷电子技术以及其他小尺寸、低功率器件特性分析。
产品详情
技术参数
行业应用

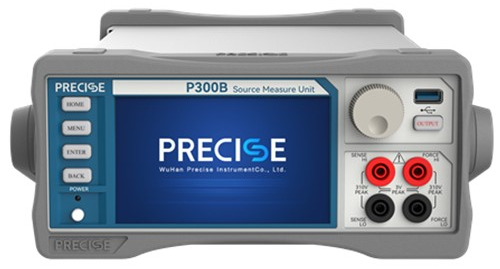

P系列高精度台式脉冲源表
产品型号：P100/200/300/100B/200B/300B
一、设备特点：
- 5寸触摸显示屏全图形化操作
- 范围广，高至300V低至1pA
- 最小脉冲宽度200μS
- 准确度为0.03%
- 四象限工作（源和阱）
- 丰富的扫描模式
- 支持USB存储，一键导出报告
- 多种通信接口，RS-232/GPIB/LAN
二、为什么选择P系列高精度台式脉冲源表？
|性能：优秀的全量程测试/回读0.03%精度和宽动态范围规格（高至300V低至1pA）可以快速且高效的执行半导体电气特性精确表征。
|生产率：P系列脉冲源表可工作在四象限区域，全系列机型提供DC和pulse两种模式；SCPI命令提供通用性和兼容性。用户能高效的操作测量，跟上不断发展的半导体技术。
|专业性：作为先将数字源表SMU实现产业化的高新技术企业，研发和产品专家团队一直倾听用户需求，不断为客户的测量挑战提供创新且有效的解决方案。
1.集成源和表的能力，简化IV量测任务
使用传统的仪器，如电压/电流源、任意波形发生器(AWGs)、开关和电压/电流表进行半导体电气特性表征是复杂且成本昂贵的。需要多种仪器配合完成测试，对不同仪器进行编程、同步、连接、测量和分析，既复杂又耗时，还需占用大量测试台空间。
普赛斯P系列脉冲源表将许多不同的源和测量能力集成到一个紧凑的仪器机箱内，可作为独立的恒压源或恒流源、伏特计、安培计和欧姆表，还可用作精密电子负载、脉冲发生器和AWG来运行。普赛斯P系列SMU多功能、一体化的能力允许它执行从直流到低频交流的各种测量,而无需改变连接或使用额外的设备。
2.宽动态范围，快速和准确获得测量结果

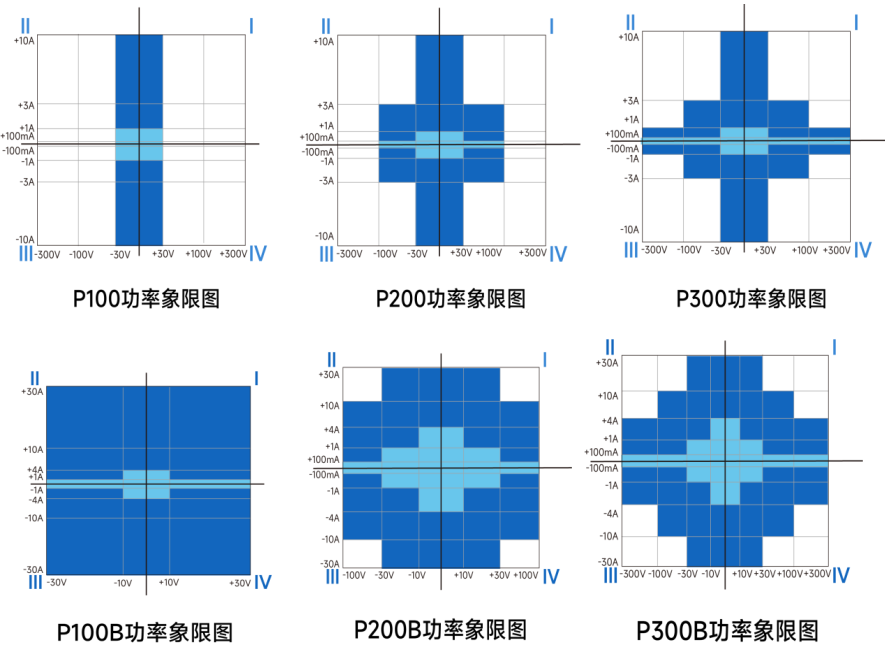

普赛斯P系列脉冲源表的最大电压为±300V，最大电流为±4A DC，±30A pulse，分辨率低至1pA。P系列脉冲源表可以存储多达100000个数据点，支持在量测同时批量读取缓存区数据，减少总线通信时间。当SMU集成到半导体测试系统中时，这些特性将帮助用户提高测试效率。
3.四象限工作，可以作为源或负载
电源象限是指以电源输出电压为X轴、输出电流为Y轴 形成的象限图。第一、三象限即电压电流同向,源表对其它设备供电,称为源模式；第二、四象限即电压电流反向，其它设备对源表放电，源表被动吸收流入的电流，且可为电流提供返回路径，称为阱模式。
4.内置扫描和任意波形测量功能
P系列高精度脉冲源表具有内置扫描功能，支持线性和对数扫描、自定义扫描和序列扫描等。通过设定函数关系和保护参数后，系统自动运行，能够有效执行任意曲线的输出，在表征响应随电压或者电流变化的测试中，能够大幅提高测试效率，是I-V、I-R和V-R特性表征的理想选择。P系列高精度脉冲源表具有任意波形生成(AWG)和列表扫描功能。AWG和列表扫描功能使您能够创建最多100,000阶梯的波形以获得最大的灵活性。
5.多路电压电流同步脉冲测量，减小器件自热效应
发热管理在许多器件的测试过程中是至关重要的，特别是那些在半导体晶圆水平上的器件，如 VCSEL、激光二极管和 LED。脉冲 I-V测试将器件电流的发热效应降至最低。P系列高精度脉冲源表可以最小化晶圆的发热效应，更轻松的执行真实器件的测试，确保用户的精确测量。
6.轻松满足常用的测量需求

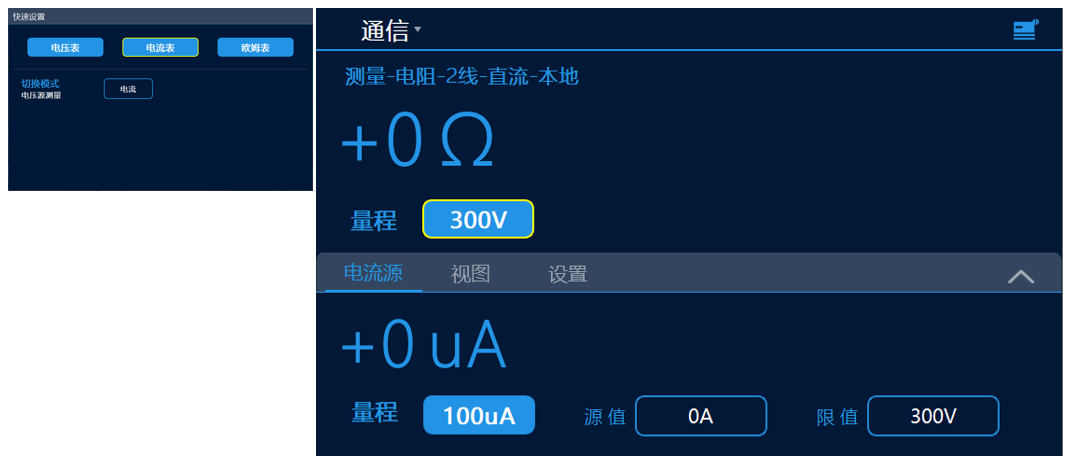

触摸屏幕上的任意图标，就会出现图像化设置屏幕。在测量前按照向导逐一设置，操作更直观。
7.提供的应用程序

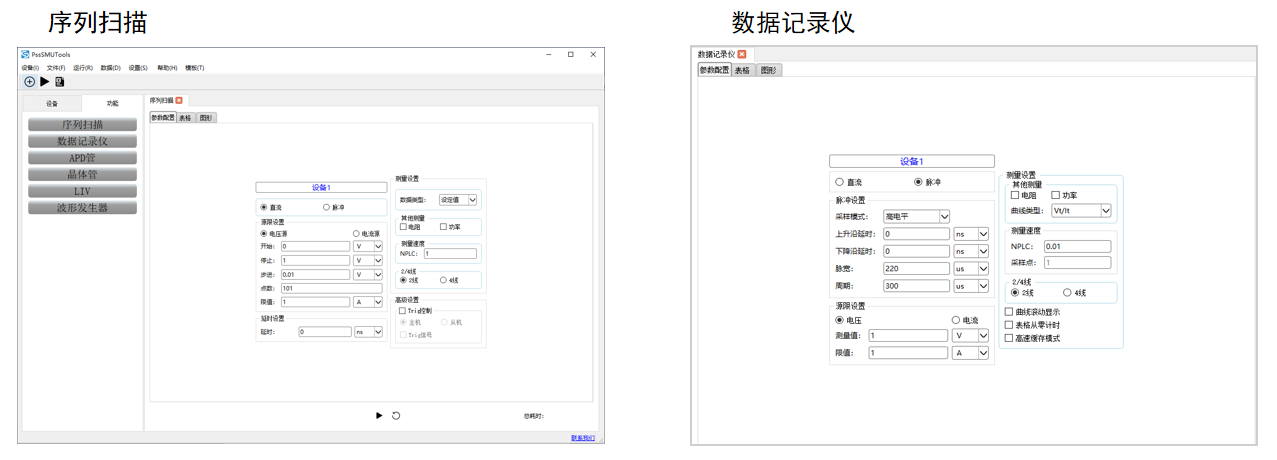

-序列扫描
-数据记录仪：持续输出恒压源测试模式；持续输出恒流源测试模式
-APD管

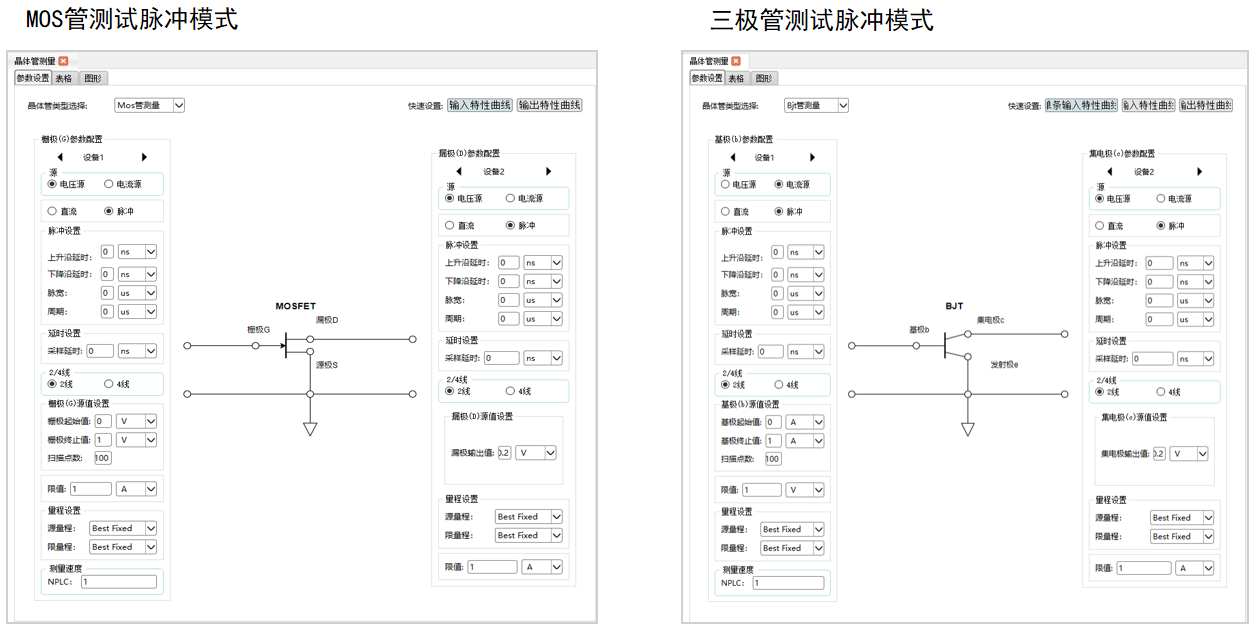

-晶体管：MOSFET管测试；三极管测试
-LIV：PIN管扫描测试
-波形发生器：设置正弦波、三角波、方波、锯齿波四种波形；直流模式输出和脉冲模式输出；可以设置自定义序列。
|
型号 |
最大电压源/量程 |
最大电流源/量程(直流/脉冲) |
最大功率 (直流/脉冲) |
精度 |
通信接口 |
|
P100 |
30V |
3A/10A |
30W（直流）/300W（脉冲） |
±0.1% |
RS-232、GPIB、以太网 |
|
P200 |
100V |
3A/10A |
30W（直流）/300W（脉冲） |
±0.1% |
RS-232、GPIB、以太网 |
|
P300 |
300V |
3A/10A |
30W（直流）/300W（脉冲） |
±0.1% |
RS-232、GPIB、以太网 |
|
P100B |
30V |
4A/30A |
40W（直流）/400W（脉冲） |
±0.03%/ ±0.1% |
RS-232、GPIB、以太网 |
|
P200B |
100V |
4A/30A |
40W（直流）/400W（脉冲） |
±0.03% / ±0.1% |
RS-232、GPIB、以太网 |
|
P300B |
300V |
4A/30A |
40W（直流）/400W（脉冲） |
±0.03% / ±0.1% |
RS-232、GPIB、以太网 |
分立器件/集成电路/材料研究/传感器/集成电路与微电子教学/功率半导体
