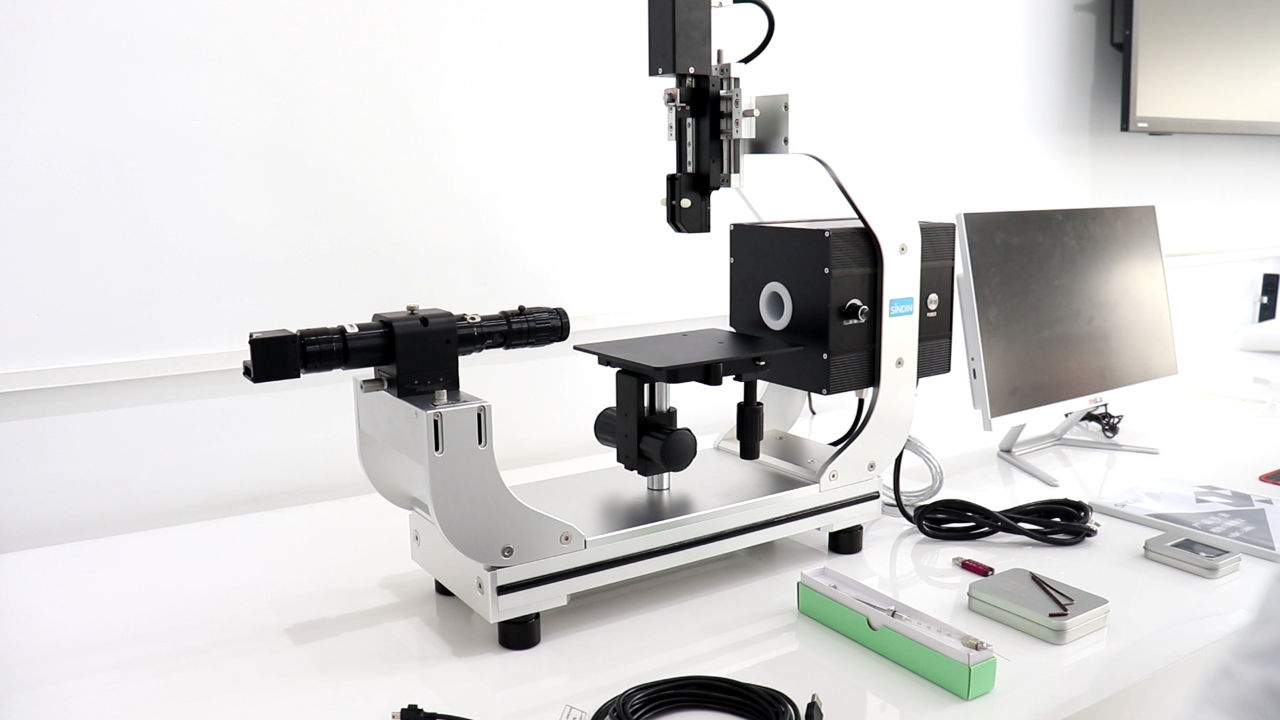

基础/标准/科研型接触角测量仪

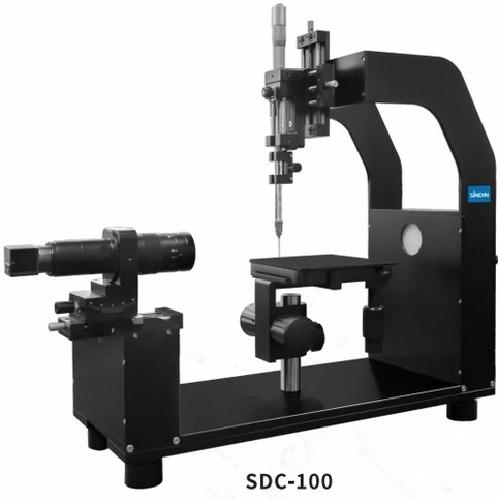

产品型号：SDC-80、SDC-100、SDC-200S、SDC-350
仪器采用现代化工艺制造，仪器采用先进的专用CMOS数字摄像机，配倍高分辨率变焦式显微镜和高亮度LED背景光源系统，搭配三维样品台，可进行工作台上下、左右、前后等方向移动。实现微量进样及上下、左右精密移动。同时还设计了伸缩杆结构工作台，能适应在不同用户材料厚度加大的场合。仪器框架可以根据式样的大小适量调节，扩大了仪器的使用范围。软件搭配修正功能，测量多次后的结果可以同时保存在同一报告下，能让用户更好的对材料数据进行管控。该仪器设计美观大方、操作简单、符合用户所需。适用于各种行业测定接触角的用户。
一、设备特点：
- 通过光学投影的原理，对气、液、固三相界面轮廓进行保真采集精密分析；
- 专业的结构设计：先进模块化理念，航空级别材质，从源头控制品质；
- 精密的硬件配备：LED冷光源+远心变焦变倍镜头+进口工业级相机=成像0误差；
- 出色的测量功能：全自动实时跟踪测量数据，实时动态谱图，多种表面自由能测量，连续动态润湿性测量，赠送增液缩液法体验测试；
- 全面的软件分析方法：标准型接触角测量的软件分析功能和算法十分完整，能出色完成大部分接触角测试；
- 高度功能高度功能化系统：多功能化软件功能分区清晰，直观简洁，易操作，确保完美的用户体验，迅速上手。
二、国家相关标准
（一）GB/T 24368-2009(玻璃表面疏水污染物检测)。
（二）SY/T5153-2007（油藏岩石润湿性测定方法）。
（三）ASTM D 724-99（2003）（纸的表面可湿性的试验方法）。
（四）ASTM D5946-2004（塑料薄膜与水接触角度的测量）。
（五）SO15989（塑料薄膜和薄板电晕处理薄膜的水接触角度的测量）。
|
型号 |
SDC-80 |
SDC-100 |
SDC-200S |
SDC-350 |
|
类型 |
基础型 |
标准型 |
科研型 |
科研型 |
|
尺寸(L*W*H) |
425*150*415mm |
560*196*525mm |
760*200*640mm |
840*408*725mm |
|
重量 |
6KG |
11KG |
21KG |
26.5KG |
|
实验平台 |
120*150mm |
120*150mm |
160*200mm |
120*150mm |
|
平台移动 |
手动 |
手动 |
手动(可升级自动) |
手动(可升级自动) |
|
平台移动范围 |
60*35*80mm |
60*35*80mm |
60*35*80mm |
60*35*80mm |
|
平台倾斜 |
-- |
手动倾斜平台(选配) |
手动倾斜平台(选配） 电动倾斜平台(选配) |
全自动整体倾斜平台 |
|
相机 |
U2.0 |
U2.0 |
U3.0 |
U3.0 |
|
镜头类型 |
高清显微镜头 |
高清显微镜头 |
高保真显微镜头 |
高保真显微镜头 |
|
镜头放大倍数 |
6.5倍 |
8倍 |
10倍 |
10倍 |
|
变焦 |
-- |
-- |
±3mm |
±5mm |
|
最大拍摄速度 |
25帧/S |
50帧/S |
300帧/S 更多型号可选 |
2500帧/S 更多型号可选 |
|
镜头前后调节 |
10mm |
30mm |
30mm |
30mm |
|
镜头倾斜调节 |
-- |
-- |
±10° |
±10° |
|
滴样 |
手动(可升级自动) |
手动(可升级自动) |
自动吸液注液 |
自动吸液注液 |
|
接液 |
手动 |
手动 |
手动(可升级自动) |
手动(可升级自动) |
|
接液高度识别 |
手动 |
手动 |
手动 |
手动 |
|
滴液精度 |
0.2μL |
0.1μL |
0.01μL 可升级纳升系统 |
0.01μL 可升级纳升系统 |
|
注液移动方式 |
手动 |
手动 |
手动(可升级自动) |
手动(可升级自动) |
|
注液移动行程 |
40*10mm |
50*50mm |
50*50mm |
50*50mm |
|
注射控制 |
手动旋钮式 |
手动旋钮式 |
软件数字化 |
软件数字化 |
|
光源 |
方形LED |
圆形LED |
聚焦LED |
聚焦LED |
|
波长 |
450-480nm |
450-480nm |
450-480nm |
450-480nm |
石油、化工、医药、造纸、涂料、农药、材料粘结剂、陶瓷、洗涤剂、高分子颜料、电线电缆、纺织、染料、建筑材料防水、浮法选矿、焊接、医疗卫生等众多领域。例如，
（一）在润滑油的特性标定中，检验各中重油、润滑油的黏附及润湿关系。（二）在印刷行业中，检验印刷油墨、金属、纸张之间的付着、黏结润湿关系。
（三）在建筑防水工作中，检验经硅酸树脂处理的纺织物的防水性能。
（四）在浮选工作中，检验用沸腾法选择矿物微粒在油水混合物中沾化吸附能力。
（五）在搪瓷工业中，检验溶化的硅化物对金属表面的粘化附着力。
（六）在活性试剂表面特性测定中，检查液体试剂的渗透、生锈特性。
（七）检验金属表面的脱脂，清洁，老化，亲水等情况及薄膜表面上的吸附特性。
（八）在军事科学研究中，检验发射出的弹皮与空气中雨雾的附着、润湿特性。
